Per un migliore e comodo funzionamento, se ne consiglia lโuso con giunto rotante.

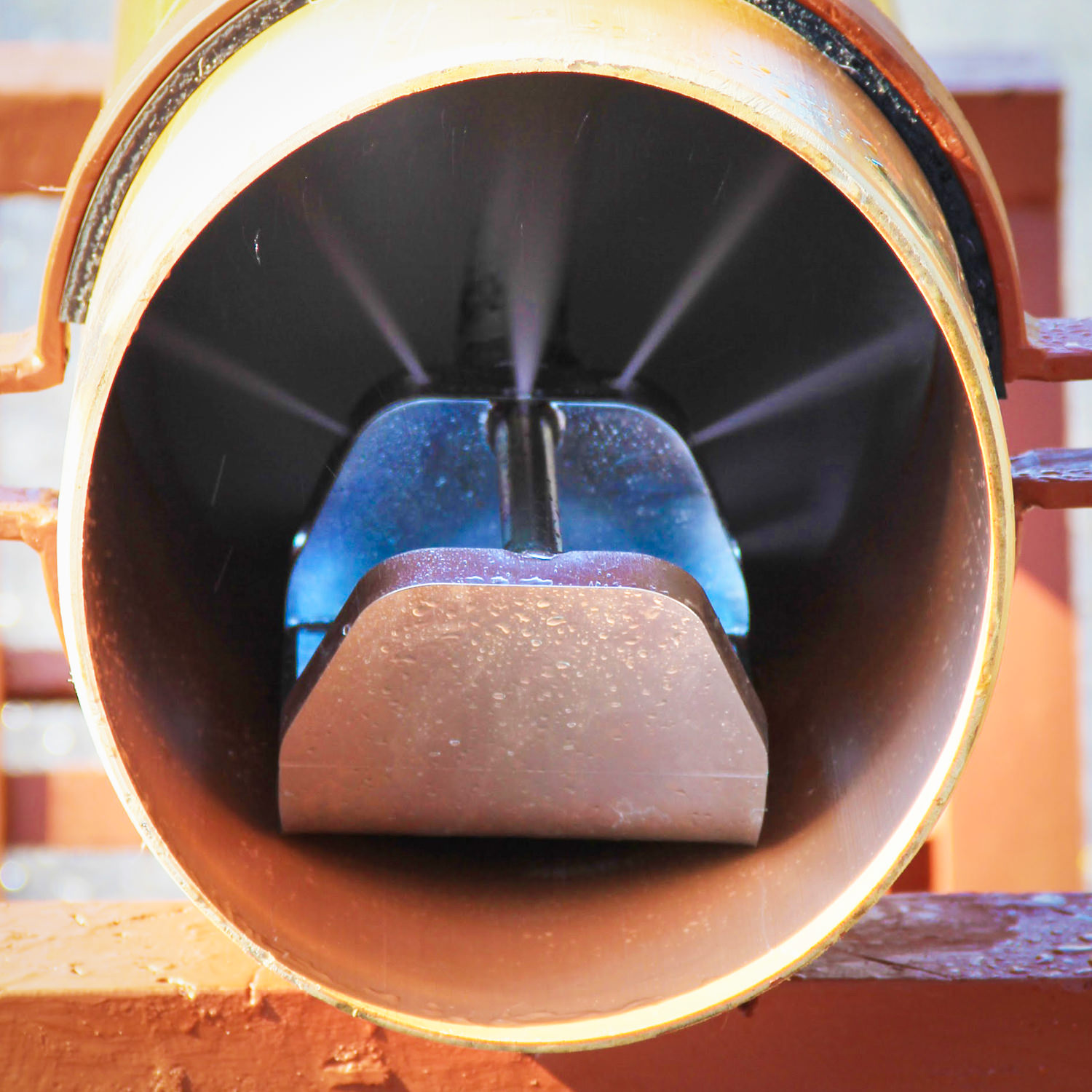

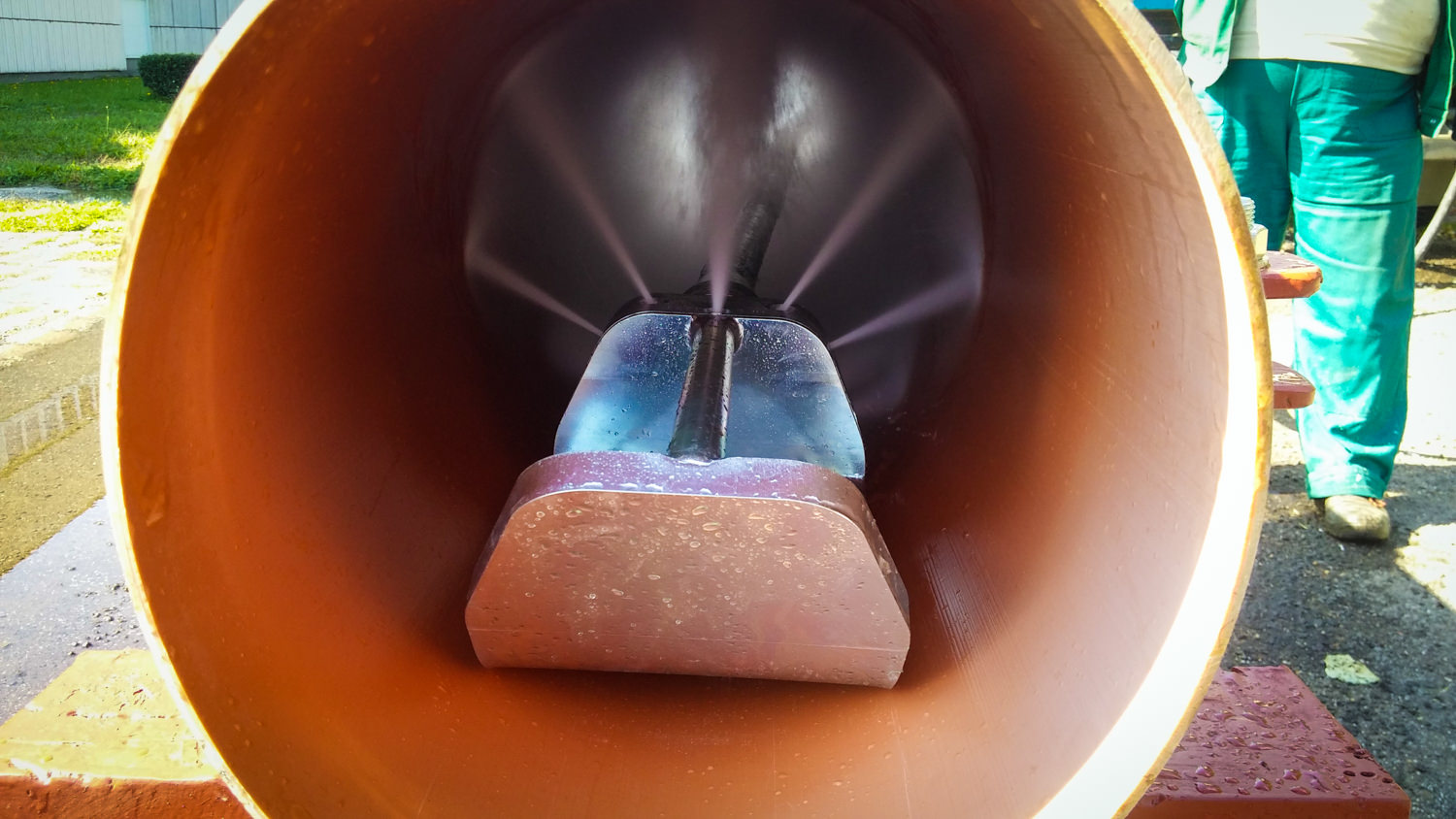

La versione speciale MAGREDI PLUS ha 7 getti aggiuntivi rispetto alla versione standard. In tal modo lโacqua viene indirizzata su tutta la sezione della condotta, in modo da avere un effetto piรน diretto e ravvicinato sulla parte superiore rispetto ad un ugello convenzionale, migliorando cosรฌ lโefficacia dellโazione di lavaggio.

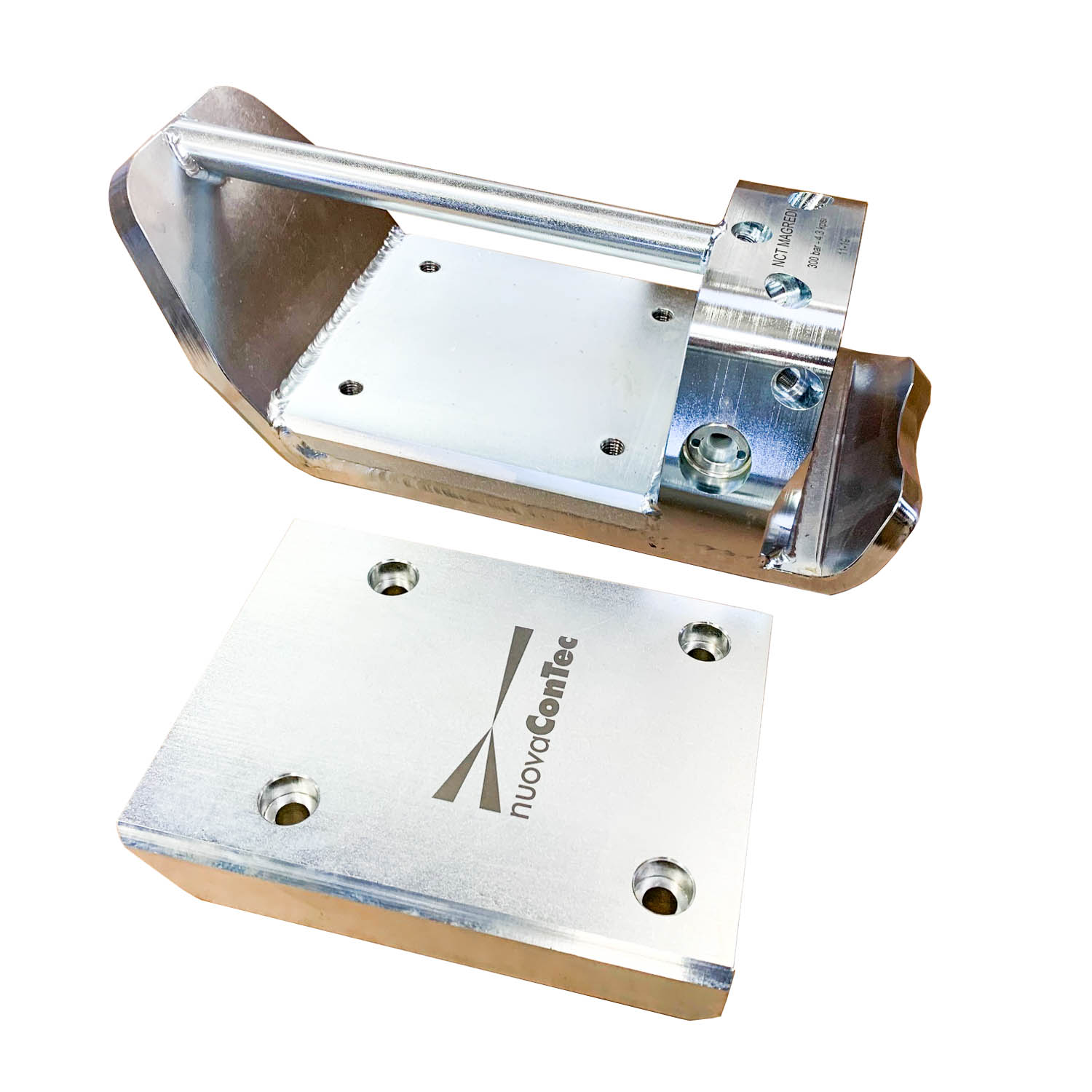

Con la doppia configurazione di inserti รจ cosรฌ possibile avere 2 ugelli in 1.
Magredi Plus

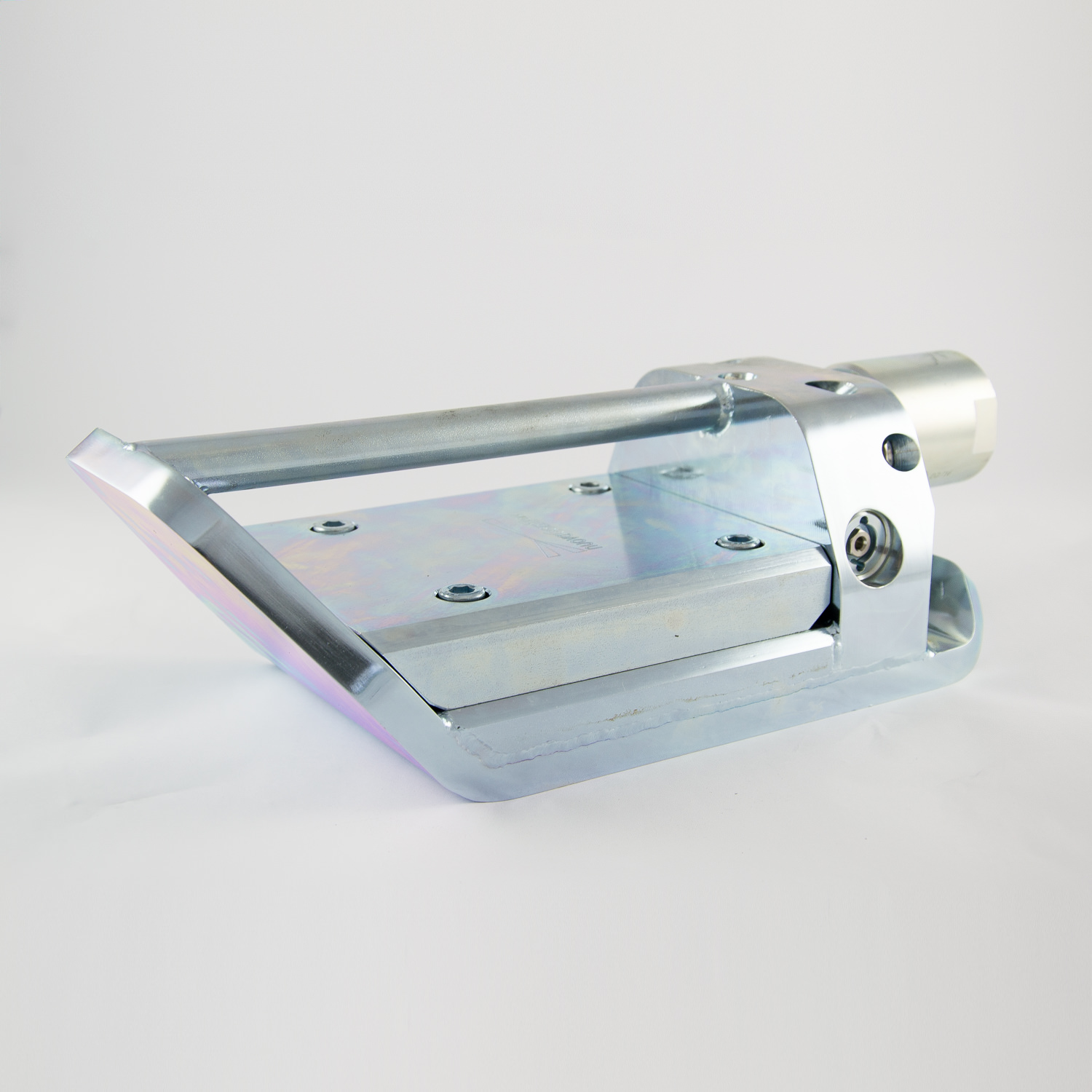

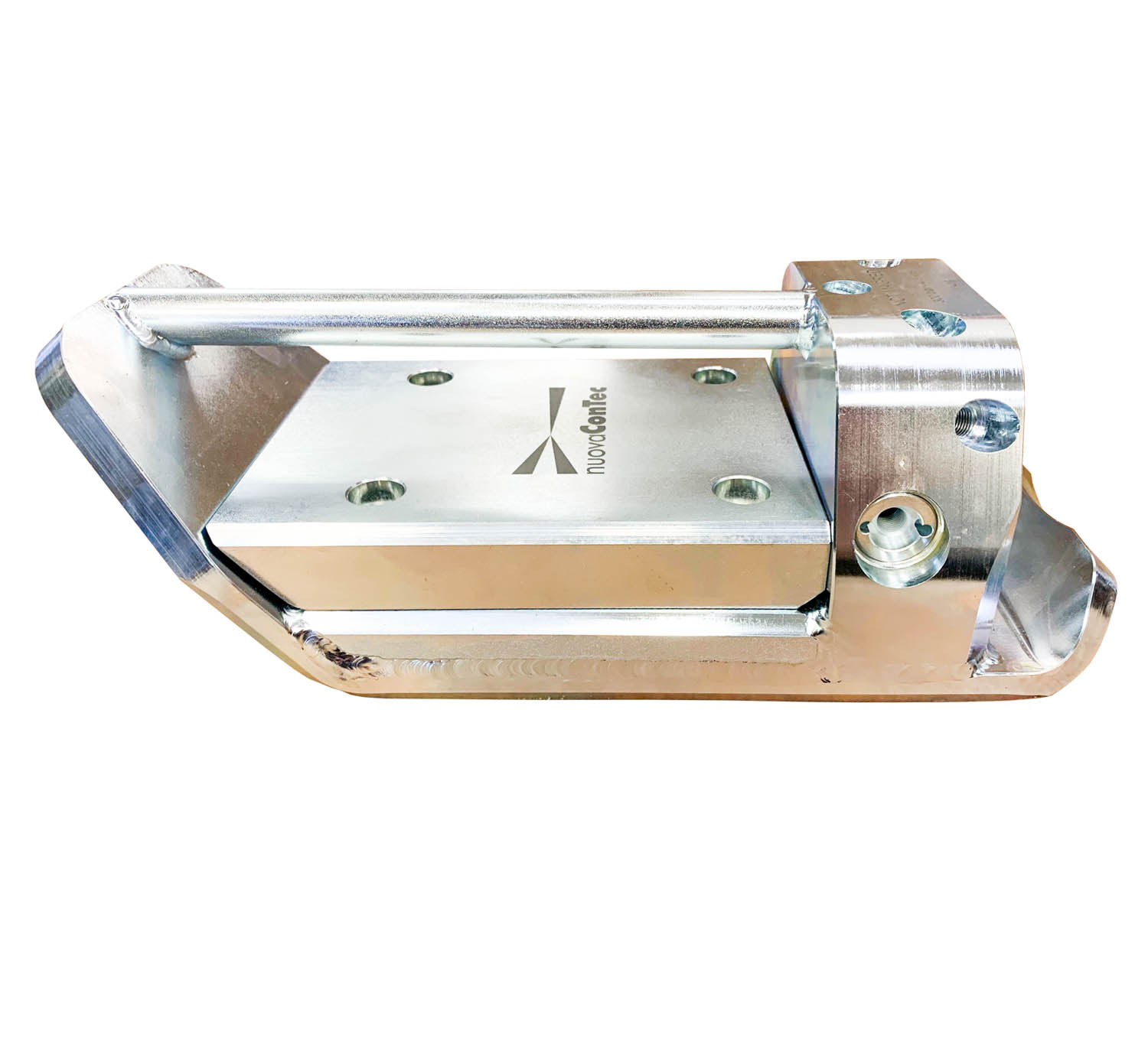

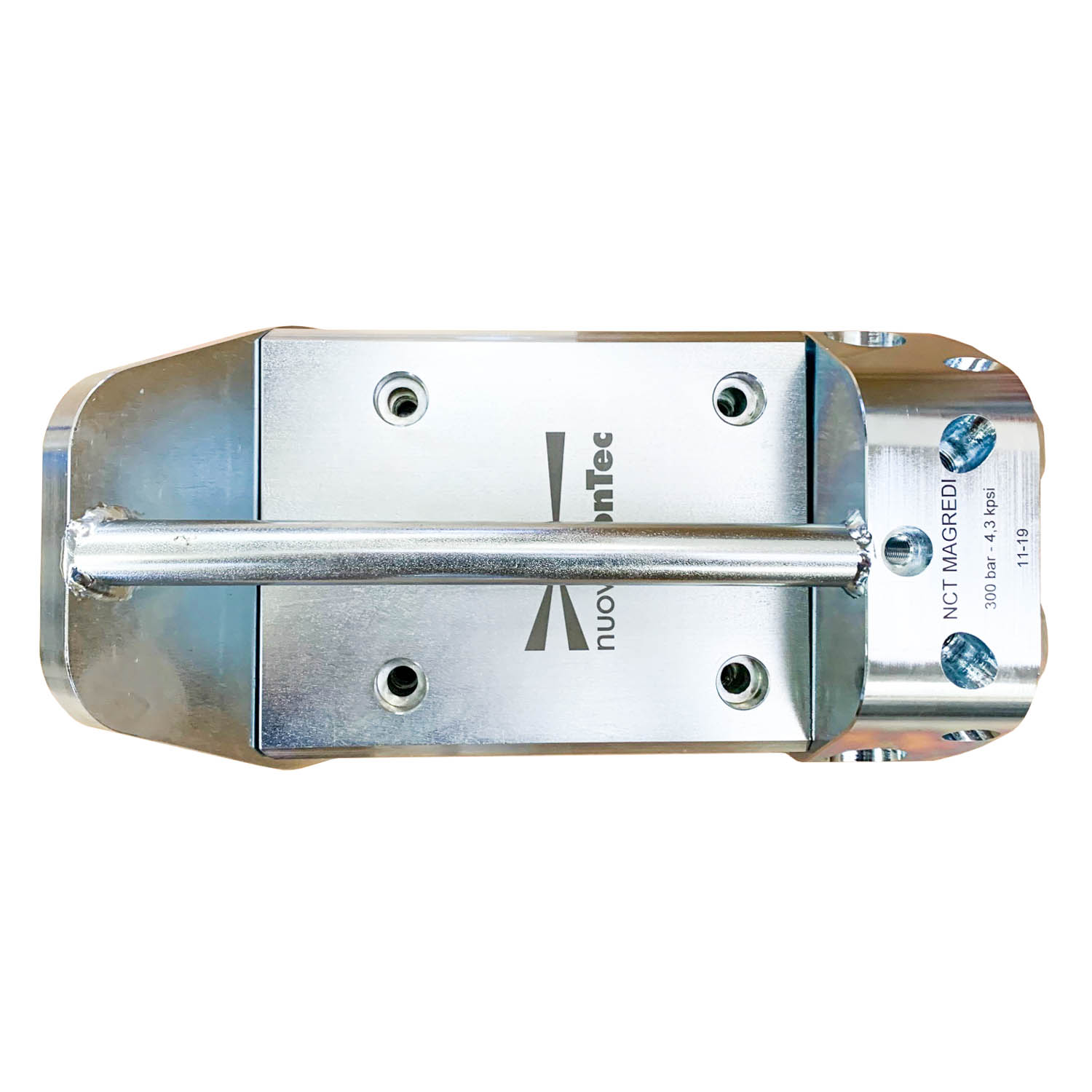

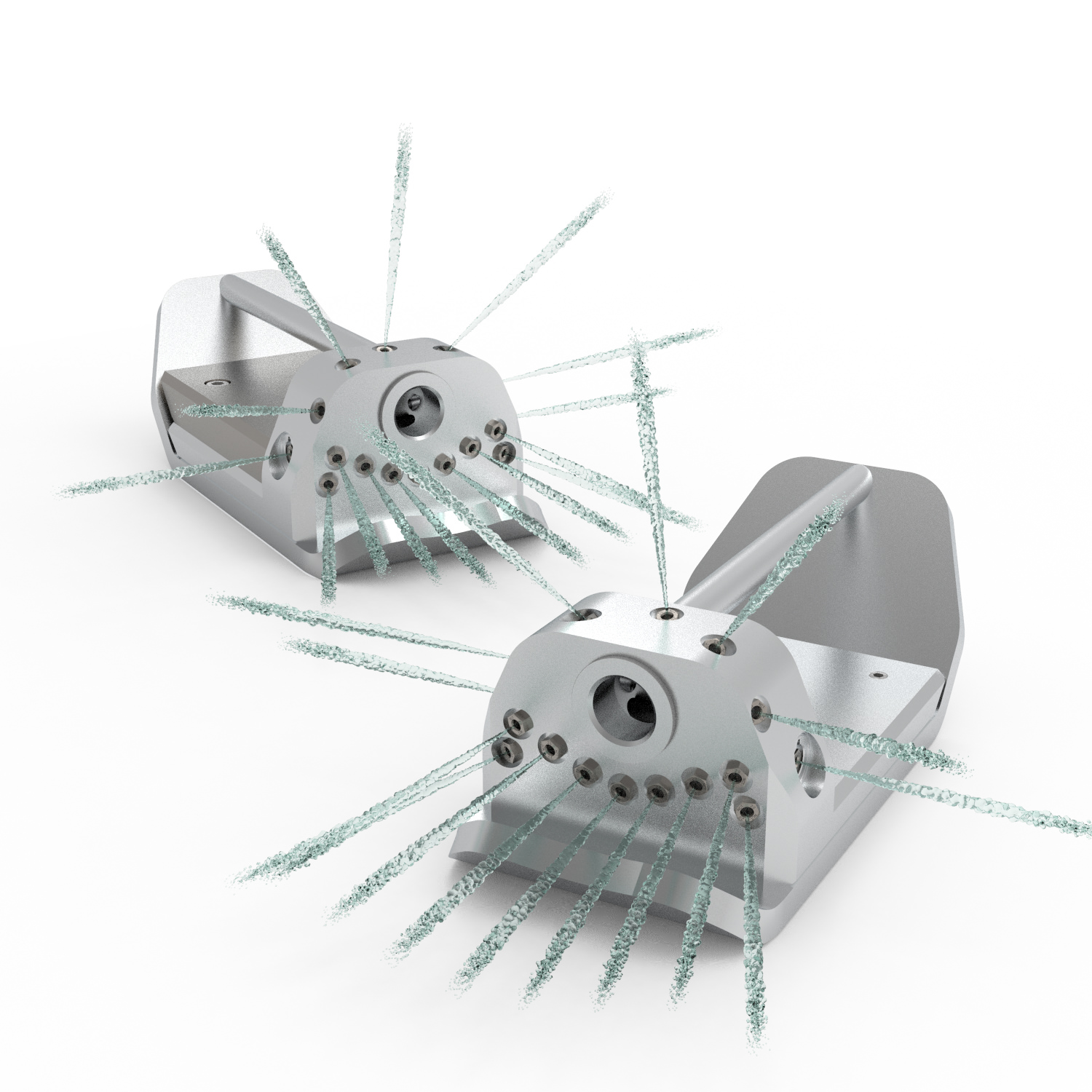

Ugello disabbiatore a slitta con 9 getti orientati verso il fondo della condotta e 7 getti orientati verso l’alto.
Condividi
Descrizione
Specifiche tecniche
Attacco | 3/4″ F | 1″ F | 1″ F | 1″1/4 F |
ร x L (mm) | 355 x 160 x 120 | 355 x 160 x 120 | 355 x 160 x 120 | 355 x 160 x 120 |
Peso (kg) | 17 | 17 | 22 | 22 |
Getti posteriori | 9 @ 0ยฐ/5ยฐ/10ยฐ/15ยฐ/25ยฐ | 9 @ 0ยฐ/5ยฐ/10ยฐ/15ยฐ/25ยฐ | 9 @ 0ยฐ/5ยฐ/10ยฐ/15ยฐ/25ยฐ | 9 @ 0ยฐ/5ยฐ/10ยฐ/15ยฐ/25ยฐ |
Getti superiori | 5 @ 75ยฐ | 5 @ 75ยฐ | 5 @ 75ยฐ | 5 @ 75ยฐ |
Getti laterali | 2 @ 90ยฐ | 2 @ 90ยฐ | 2 @ 90ยฐ | 2 @ 90ยฐ |
Tipo di inserti | TE M10 x 1 | TE M10 x 1 | TE M10 x 1 | TE M10 x 1 |
Portata minima (lt/min) | 150 | 150 | 150 | 150 |
DN lavoro (mm) | 400-1200 | 400-1200 | 400-1200 | 400-1200 |
Articoli
Ugelli con inserti in widia
Codice | Descrizione | |
---|---|---|
![]() |
65500.872RW | UGELLO MAGREDI PLUS 3/4″F 16 KG, con inserti in widia |
![]() |
65500.87RW | UGELLO MAGREDI PLUS 1″F 16 KG, con inserti in widia |
![]() |
65500.870RW | UGELLO MAGREDI PLUS 1″F 22 KG, con inserti in widia |
![]() |
65500.871RW | UGELLO MAGREDI PLUS 1 1/4″F 22 KG, con inserti in widia |
Ugelli con inserti in ceramica
Codice | Descrizione | |
---|---|---|
![]() |
65500.872R | UGELLO MAGREDI PLUS 3/4″F 17 KG, con inserti in ceramica |
![]() |
65500.87R | UGELLO MAGREDI PLUS 1″F 17 KG, con inserti in ceramica |
![]() |
65500.870R | UGELLO MAGREDI PLUS 1″F 22 KG, con inserti in ceramica |
![]() |
65500.871R | UGELLO MAGREDI PLUS 1 1/4″F 22 KG, con inserti in ceramica |
Giunti rotanti
Codice | Descrizione | |
---|---|---|
5030.20A | GIUNTO GIREVOLE 3/4″ | |
5030.25A | GIUNTO GIREVOLE 1″ | |
5030.32A | GIUNTO GIREVOLE 1″ 1/4 |
