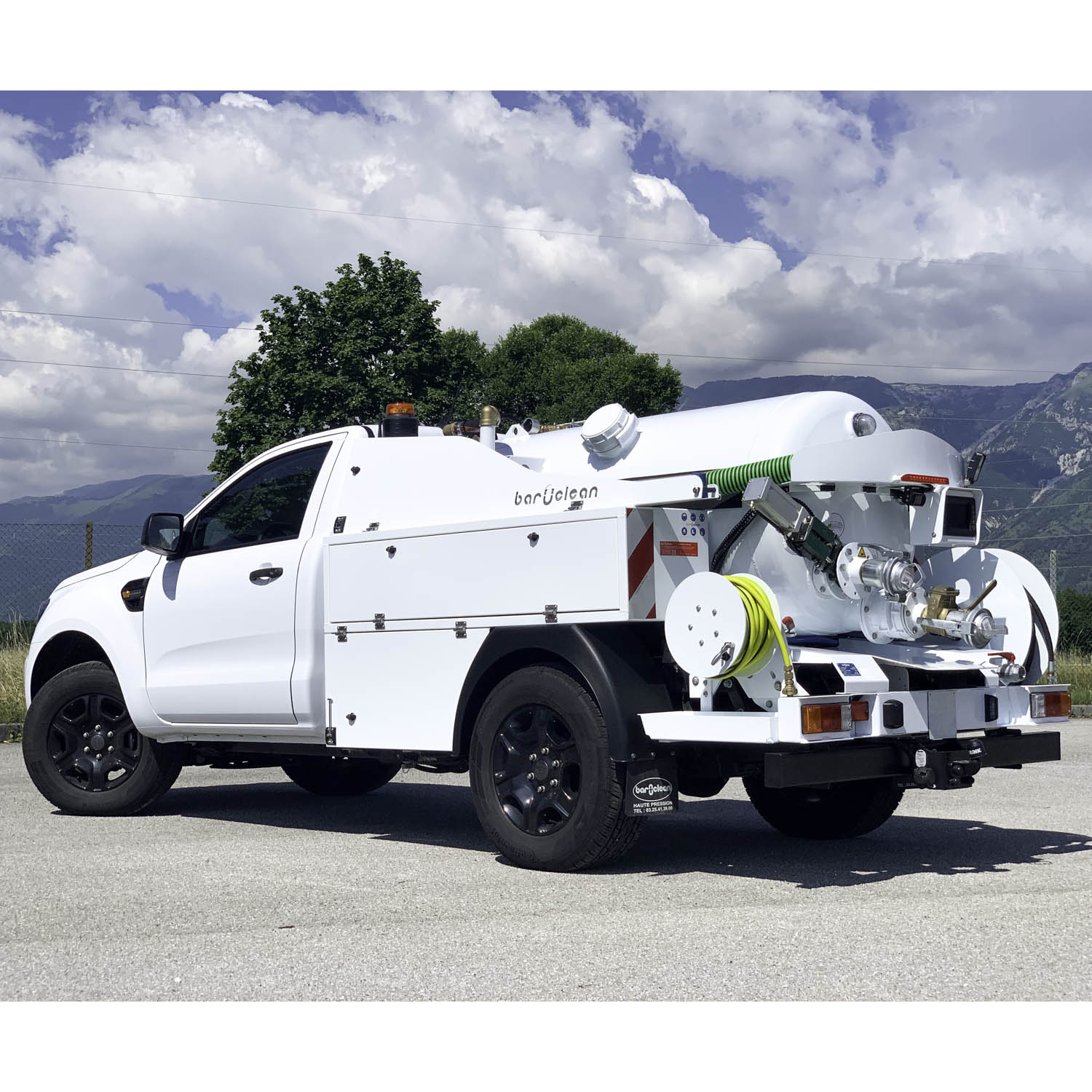

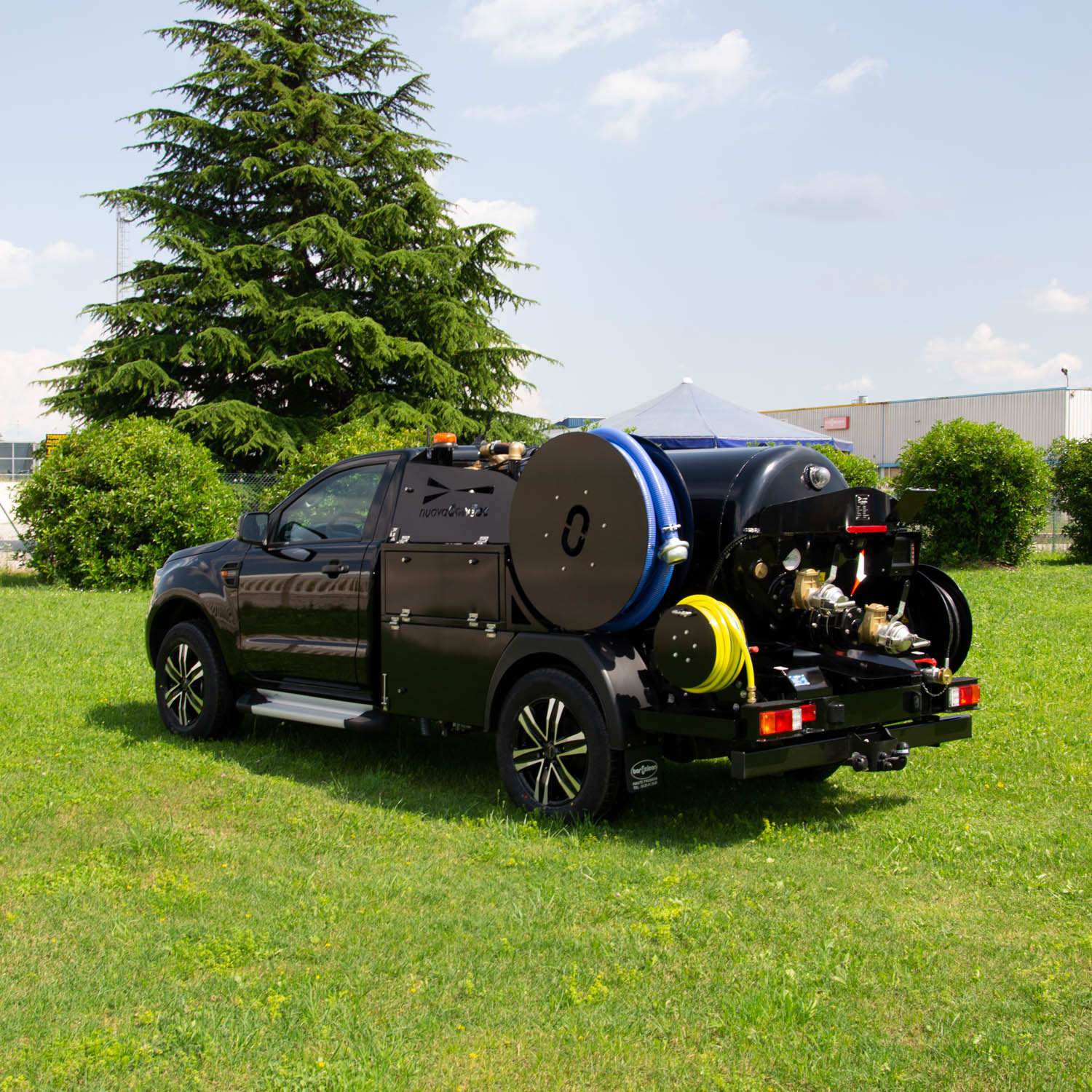

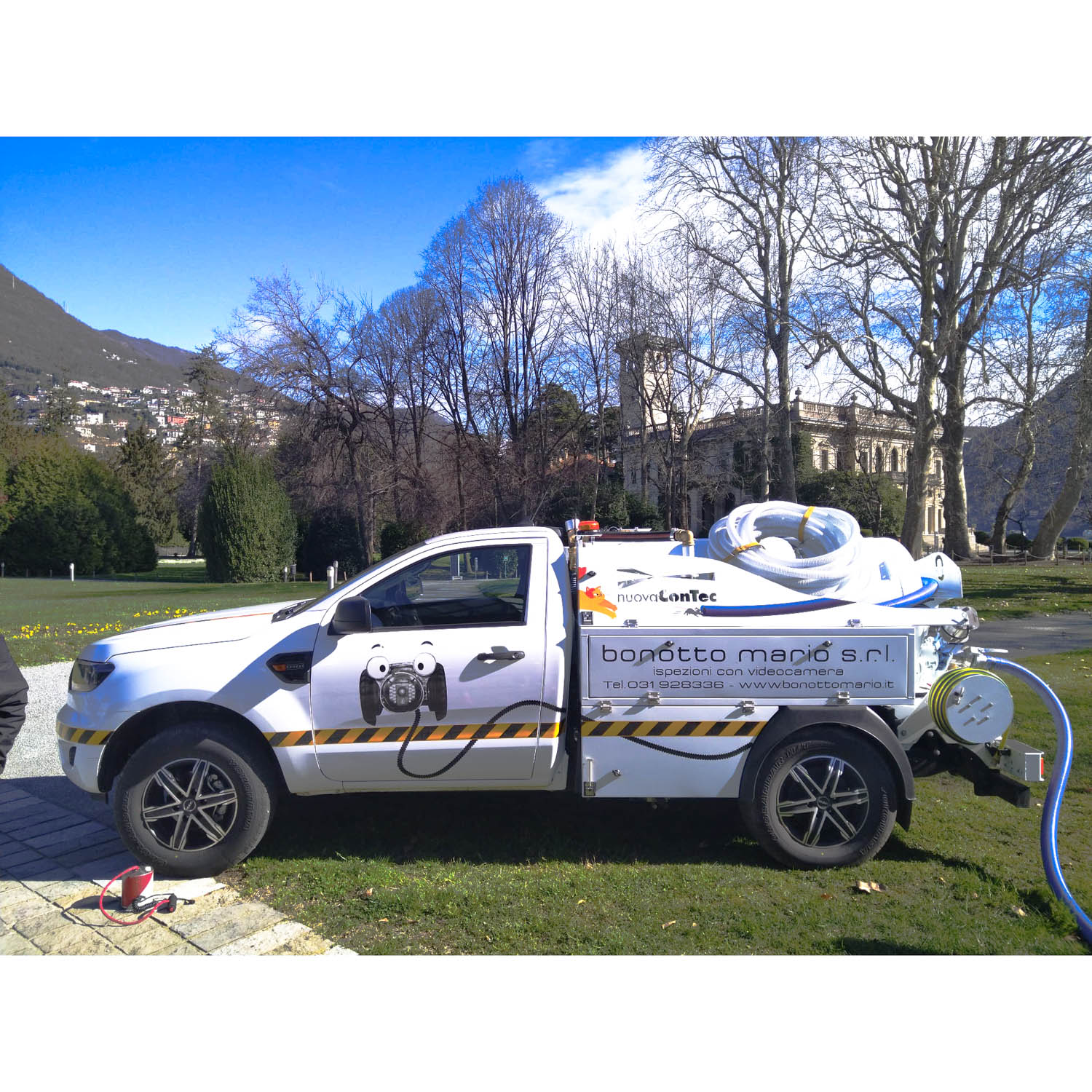

Hydrocity con allestimento ITALIA

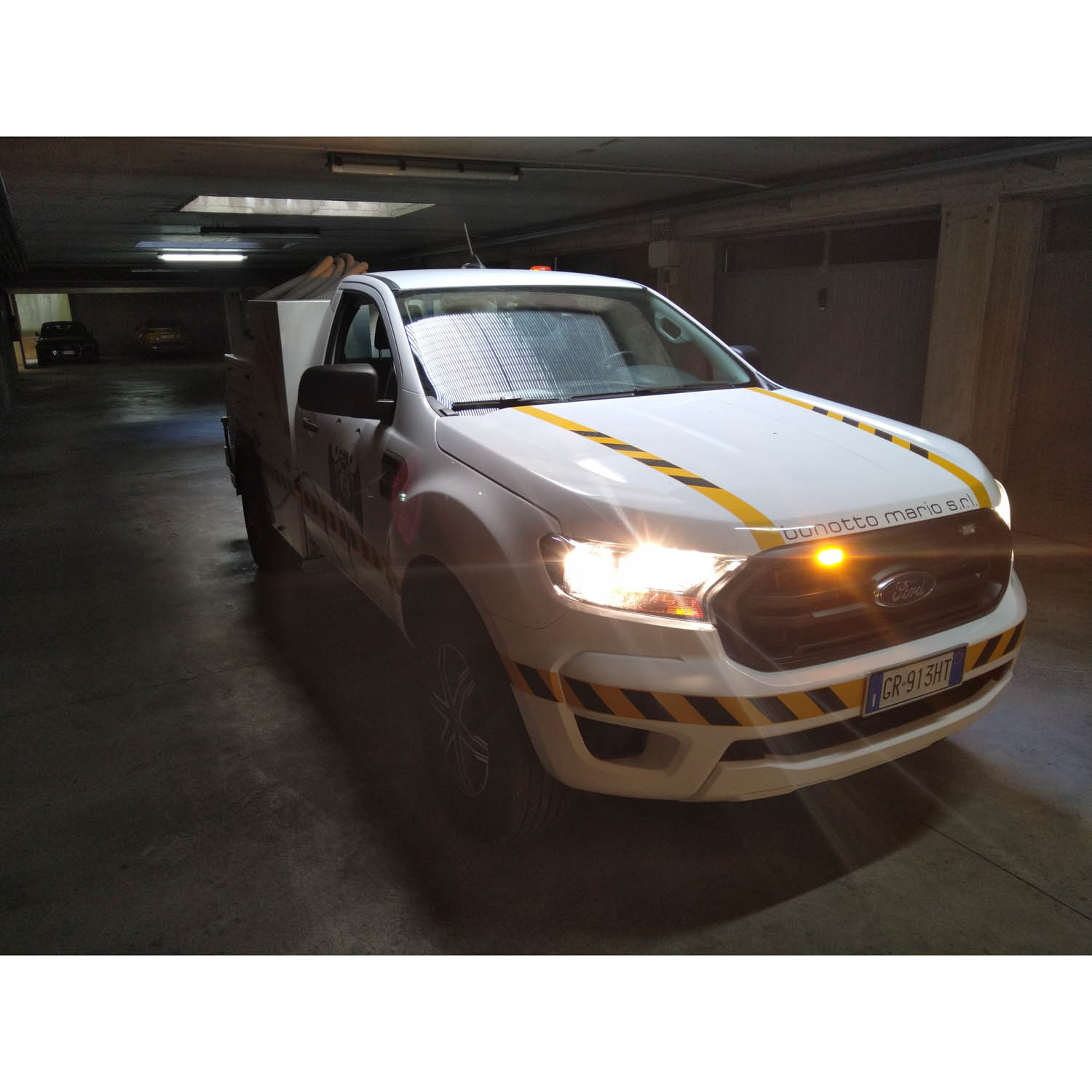

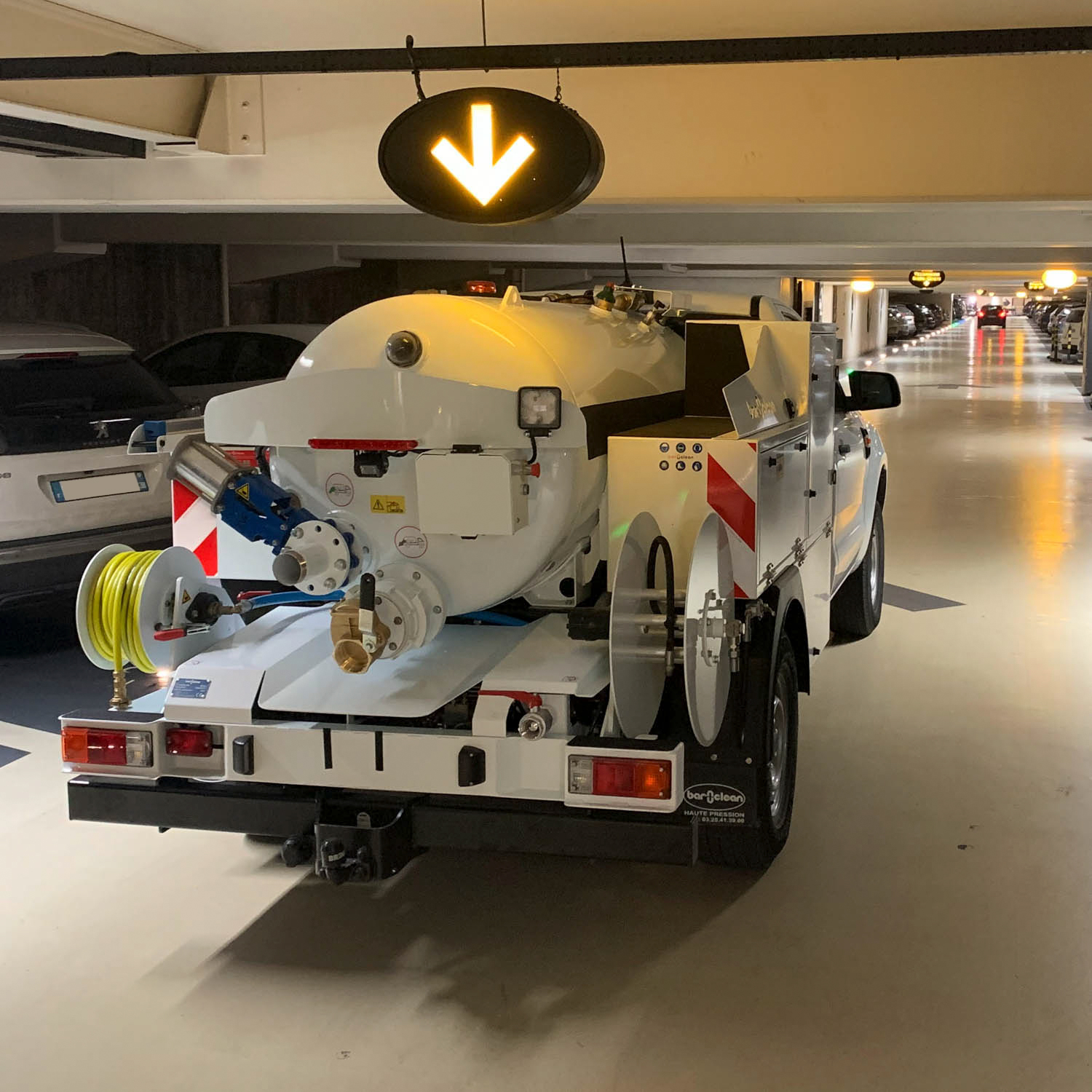

L’unità combinata di lavaggio ed aspirazione Hydrocity ha un’altezza massima ridotta per interventi in scantinati e garage sotterranei, accessibilità su tutte le strade, facilità e comodità di utilizzo per interventi rapidi, grazie a pannello controllo digitale e radiocomando. Allestimento in lega leggera con 500 kg di portata utile.

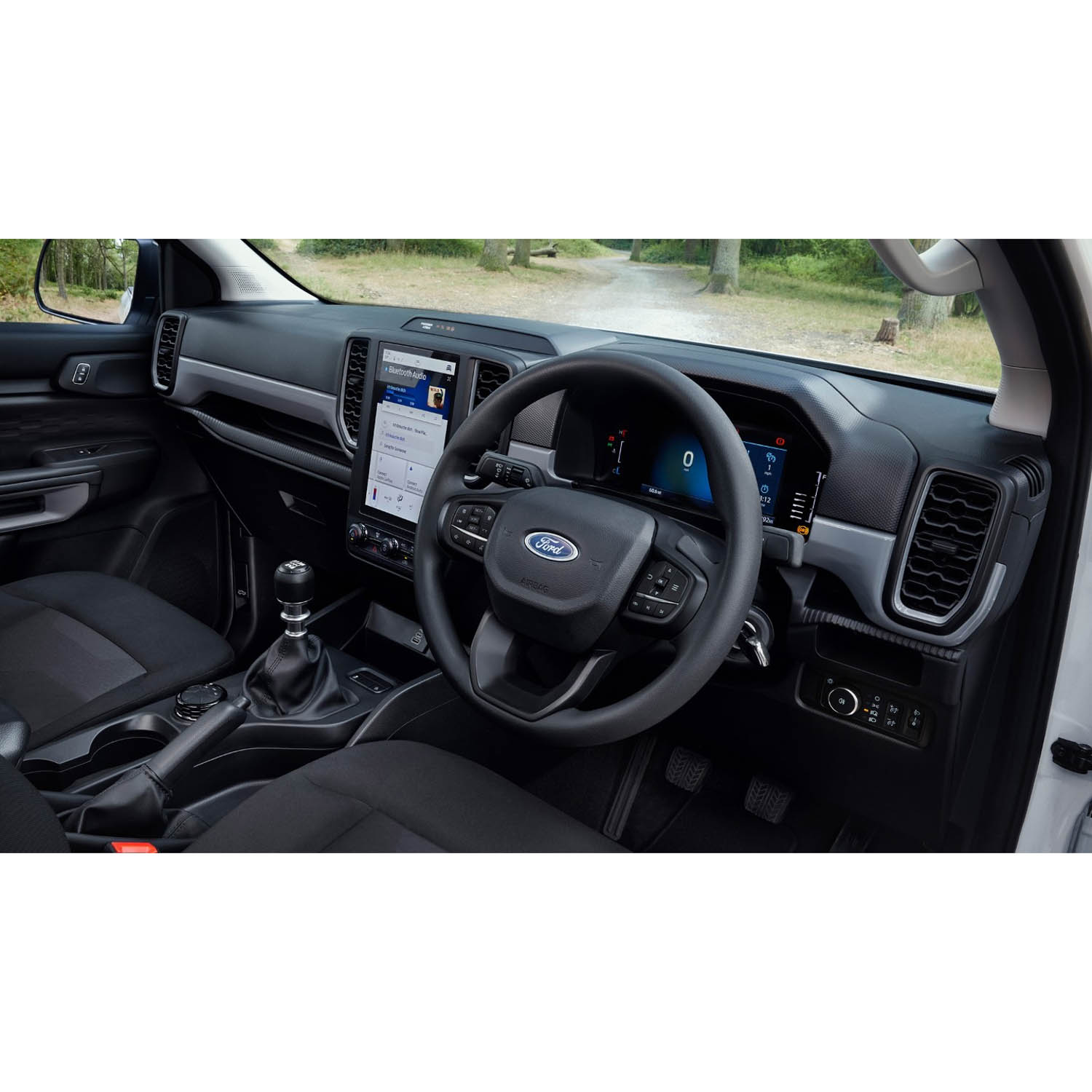

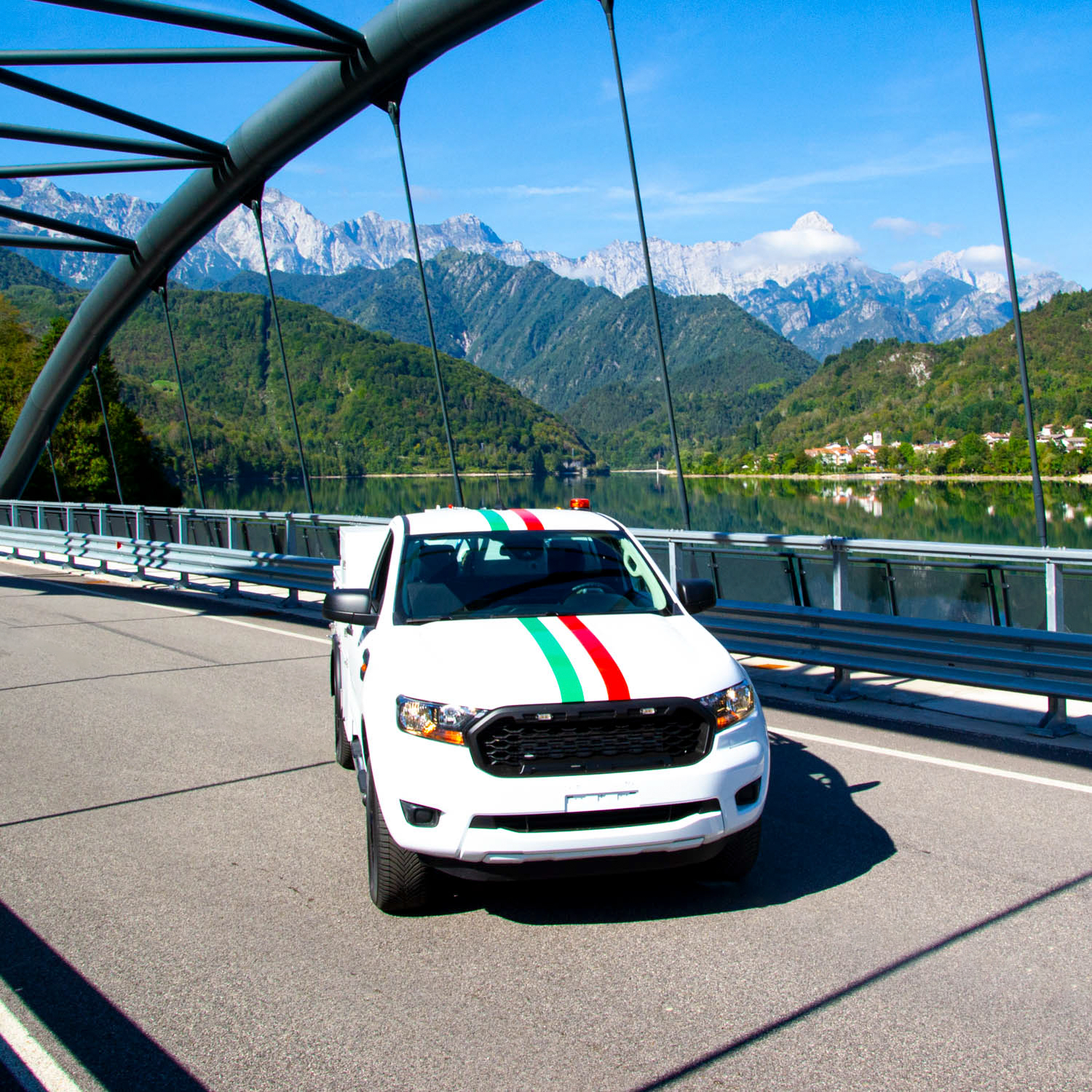

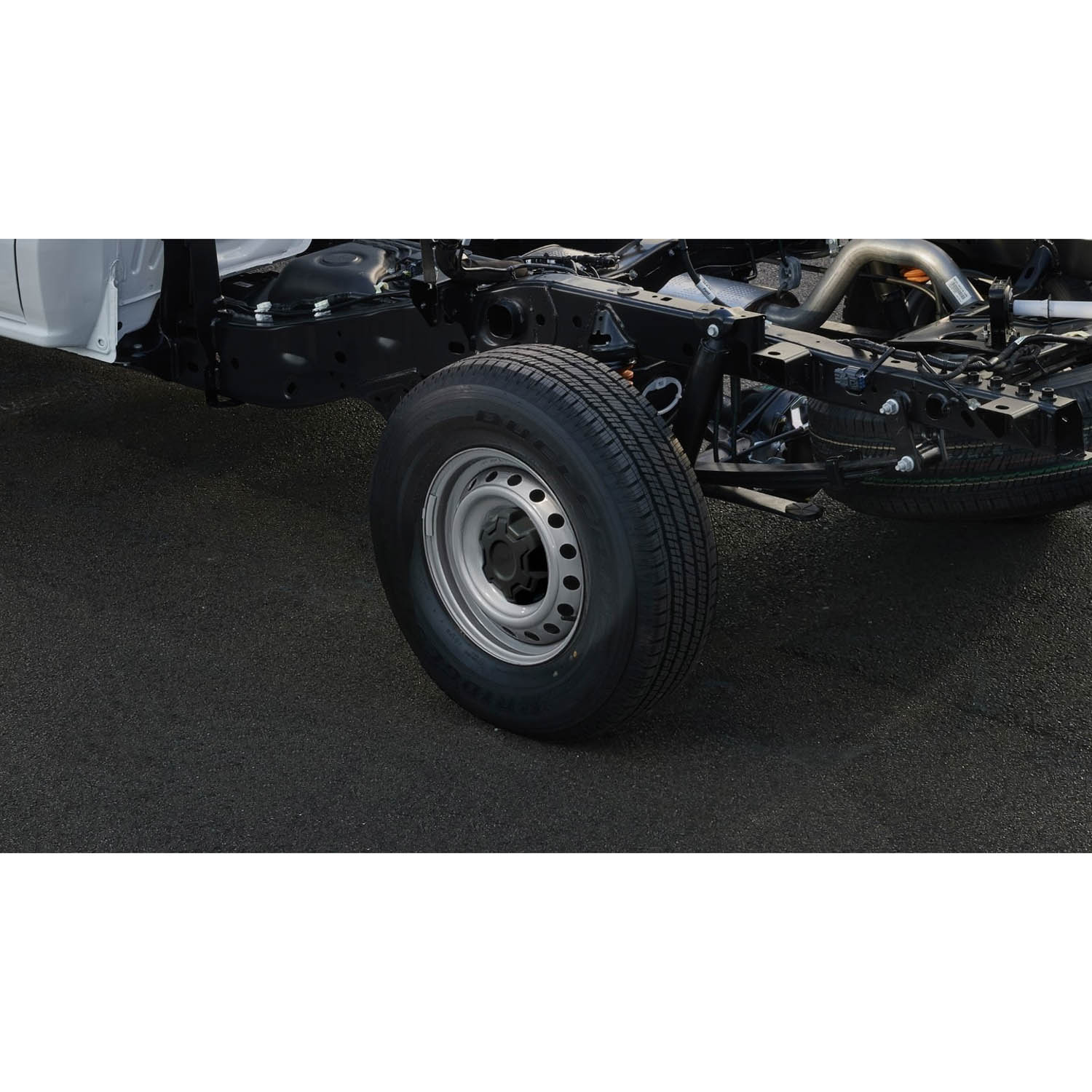

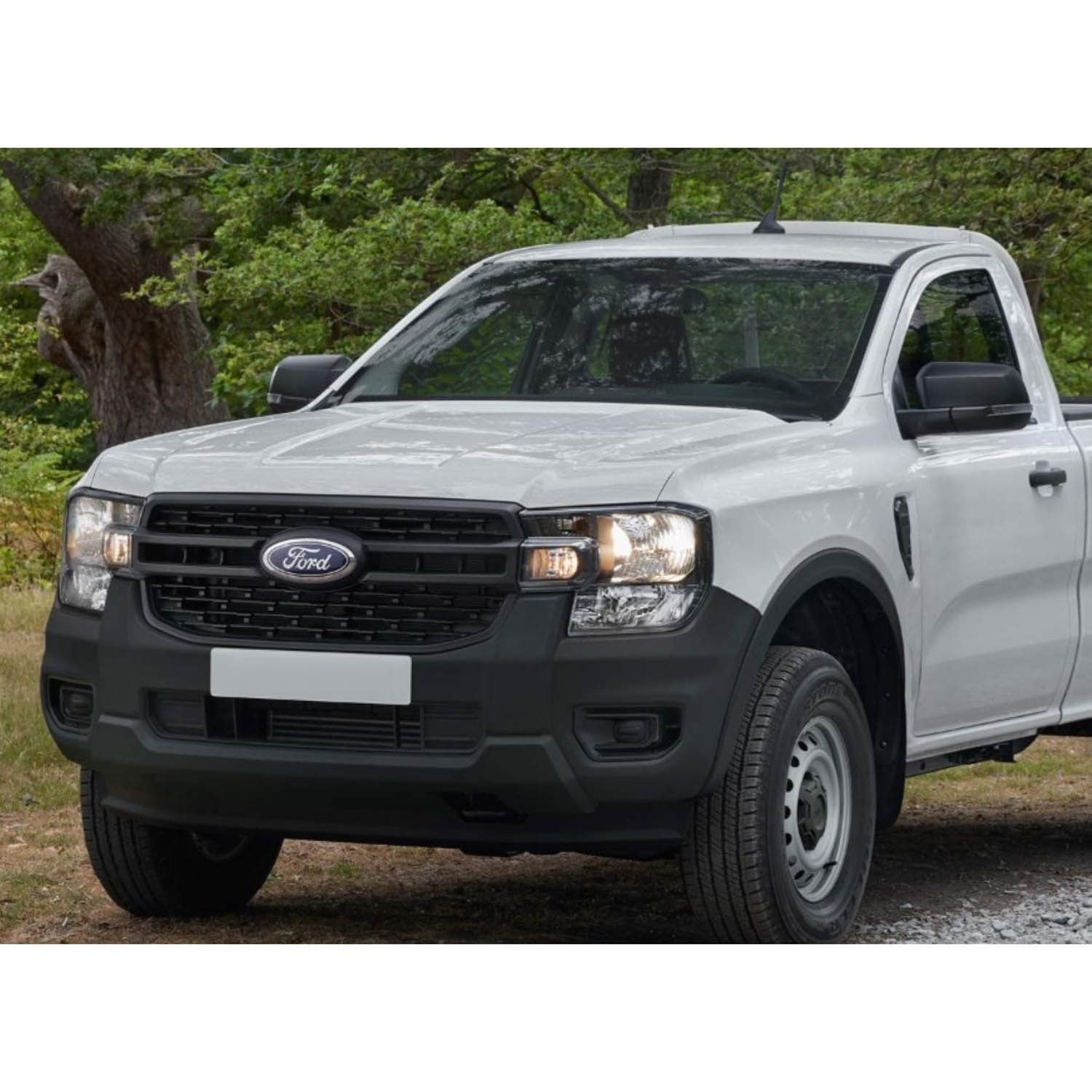

L’allestimento ITALIA è montato sul nuovo FORD RANGER XL a cabina singola (2023.7).
Per soddisfare i requisiti normativi e tecnici di Industria 4.0 è stato sviluppato un sistema che consente una comunicazione costante tra l’ufficio e il posto di lavoro.
In evidenza
- Cisterna da 1200 lt (800 fanghi, 400 acqua pulita)
- Capacità utile di carico superiore a 500 kg
- Conducibile con patente B
- Altezza inferiore a 1,85 mt
- Pompa alta pressione Interpump
- Decompressore da 345 m3/hr
- Presa di forza OMSI
- Allestimento in alluminio
- Omologazione italiana (AUTOVEICOLO PER TRASPORTO SPECIFICO)
Principali caratteristiche e dotazioni dell’allestimento Hydrocity
- SISTEMA CONFORME AI REQUISITI DI INDUSTRIA 4.0
Il sistema si basa sulla possibilità di comunicare in maniera bidirezionale tra la macchina e l’ufficio.
Lo scambio dei dati con l’ufficio è reso possibile dalle componenti hardware e software appositamente sviluppate. - CISTERNA IN ALLUMINIO DA 1200 LT

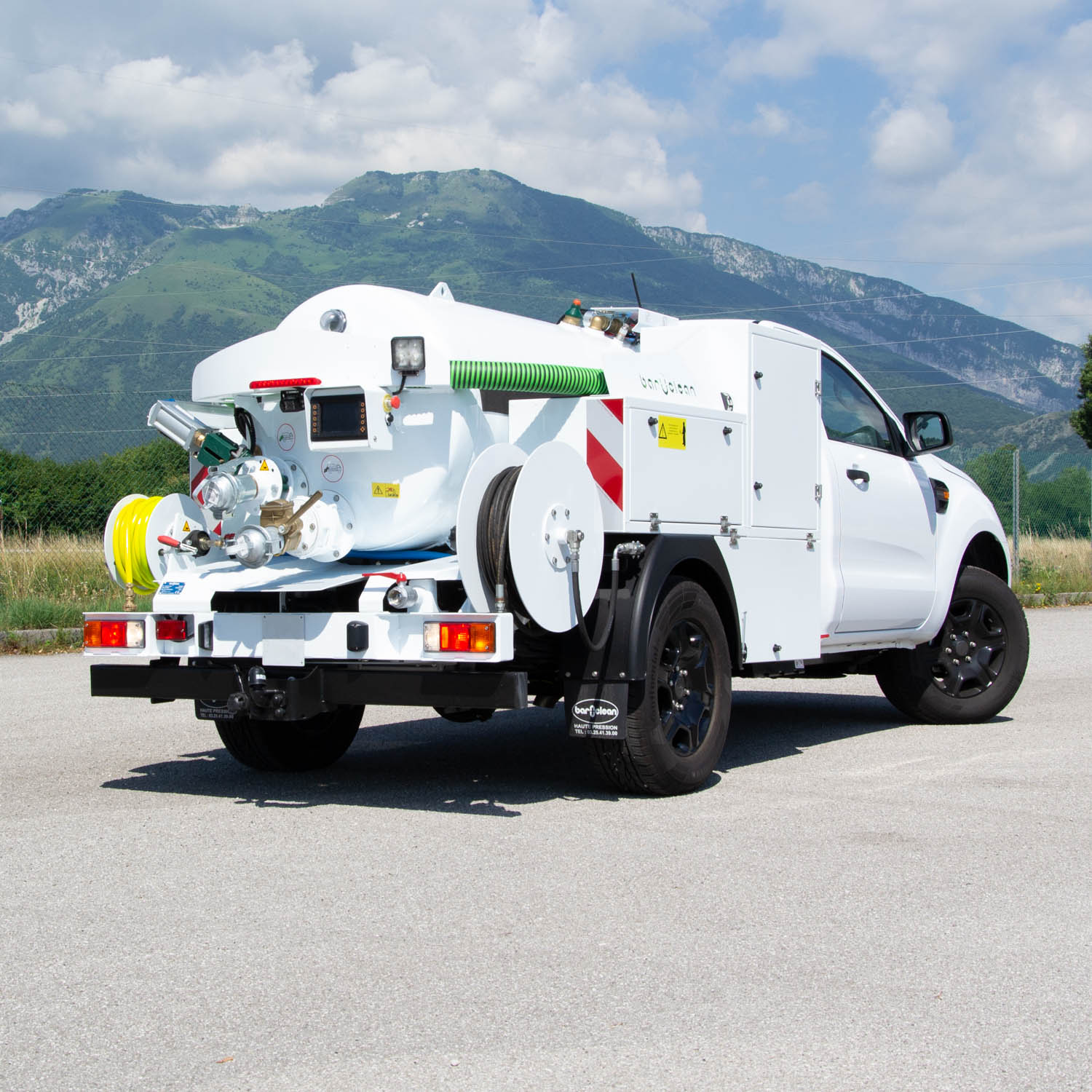

Con separatore inclinato, valvola di aspirazione fanghi con tubo interno a collo d’oca e frangiflutti, valvola di scarico a ghigliottina, valvola di massima pressione, valvola di massima depressione, valvola di sfiato, valvola di troppo pieno, indicatore di livello, scivolo posteriore, scarico acqua di decantazione. Opzione con fondo apribile.Capacità:- Comparto fanghi 800 lt, con botola di ispezione DN150.
- Comparto acqua 400 lt con indicatore di livello, scarico troppo pieno, valvole scarico e carico da manichetta.
- PRESA DI FORZA ED IMPIANTO IDRAULICO
Modello OMSI 210 MKG. Le pompe ad alta pressione, idraulica e decompressore prendono forza dal motore del veicolo tramite presa di forza integrale da 180 Cv, velocità max 4.200 giri/min, montata tra cambio e asse posteriore.La pompa idraulica è montata sull’impianto di trasmissione e viene attivata tramite comando pneumatico. - IMPIANTO DEL VUOTO
- Manovuotometro con sistema di sicurezza a sfera con gabbia estraibile
- Filtro a cestello
- Valvola di sicurezza 0,5 bar
- Filtro disoleatore fonoassorbente con recupero olio sullo scarico della pompa del vuoto
- Filtro depuratore
- Anta di protezione basculante con serratura e fermo di apertura
- Decompressore (opzioni)
- Manovuotometro con sistema di sicurezza a sfera con gabbia estraibile
- VALVOLA A GHIGLIOTTINA PNEUMATICA
Con attivazione da radiocomando (questa opzione esclude la valvola si scarico acqua per decantazione). - IMPIANTO IDRODINAMICO E POMPA AD ALTA PRESSIONE
- Potenza necessaria 36,2 Cv, massima velocità di rotazione 1450 giri/min, regolatore di pressione (MIN/MAX).
- Pompa Pratissoli KT24, 50 lt/min. 250 bar (dotazione standard)
- Filtro dell’acqua
- Dispositivo di protezione pompa in caso di fine acqua
- Manometro
- Valvola di scarico e spurgo
- Protezione antigelo
- Anta basculante di protezione vano pompa con serratura e fermo di apertura
- NASPO AD ALTA PRESSIONE
- Ad alimentazione assiale, azionamento idraulico comandato da distributore a 3 posizioni, azionabile sia da pannello di controllo che da radiocomando (COMFORT).
- Capacità tubo ½”: 100 mt
- Opzione: naspo a bandiera posizionato su retro cisterna.
- NASPO MANUALE A BASSA PRESSIONE
Con 25 mt di tubo ¾” per riempimento serbatoio acqua con valvola a sfera e fermo a pistone per blocco rotazione. - SUPPORTI LATERALI PORTATUBI E CASSETTI
Supporti laterali (dx e sx) con sponda a onda e posteriore per contenimento spezzoni tubi di aspirazione.
Ampi vani porta utensili (1705×400 mm) con ante in alluminio e serratura sui lati della cisterna
Opzioni lato dx (Lunghezza x altezza):- vani 1705×400 + 580×750 (richiede naspo a bandiera)
- Vani 720×790 + 985×450
- Vani 720×790 + 985×480 + 580×750 (richiede naspo a bandiera)

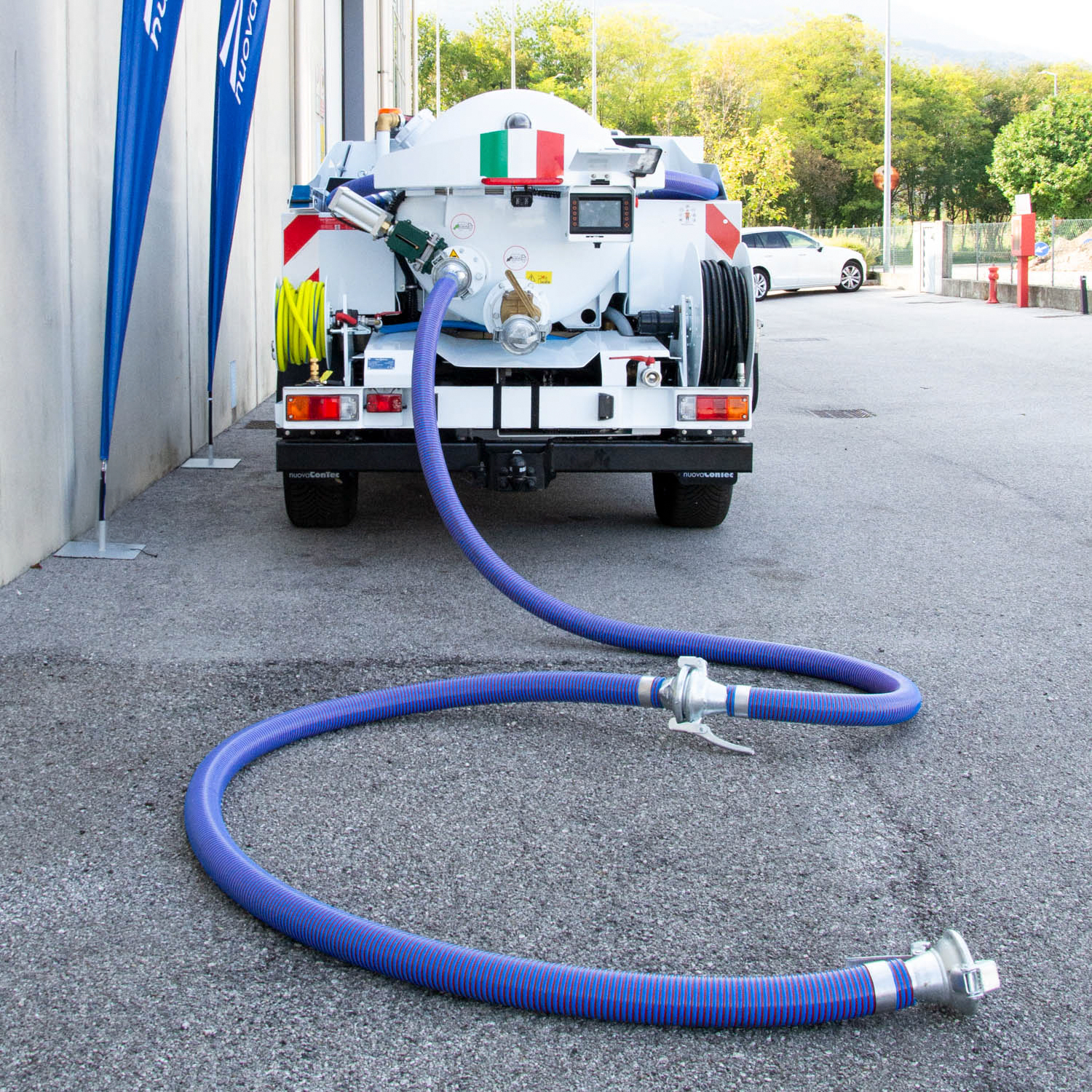

- AVVOLGITORE PER TUBO DI ASPIRAZIONE
Sul lato sx della cisterna, al posto del vano porta utensili, ad azionamento manuale.
Capacità tubi: 24 mt Dn50 (decompressore PN33), 12 mt DN 70 (decompressore Demag). - PANNELLO DI CONTROLLO CON RADIOCOMANDO
Posizionato nella parte posteriore della cisterna, con circuito elettrico, interruttore generale in cabina e spia di alimentazione.
Radiocomando a 8 canali con batteria ricaricabile (+ batteria di scorta), tracolla in tessuto.
Funzioni:- Comando pompa alta pressione (+/-)
- Comando pompa vuoto (+/-)
- Avvolgimento naspi alta pressione e aspirazione (solo versione COMFORT)
- Svolgimento naspi alta pressione e aspirazione (solo versione COMFORT)
- Arresto di sicurezza
- Riarmo a distanza
- Indicatore di carica batteria
- Gittata 100 mt ca.7
- Cerchi da 16″” (optional in lega)
